公司產品

Products

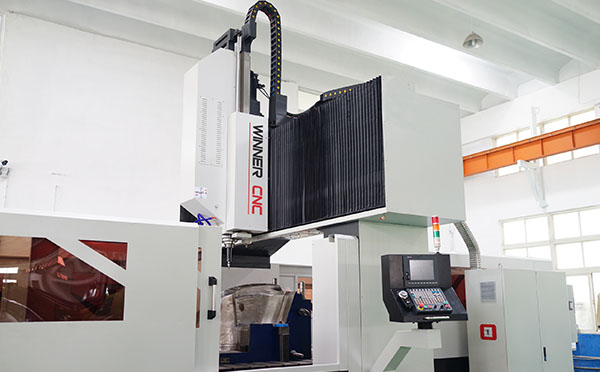

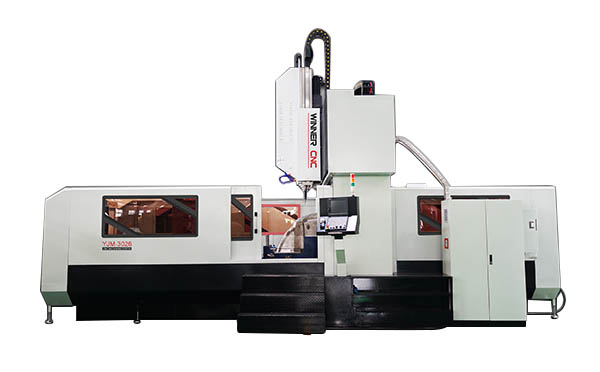

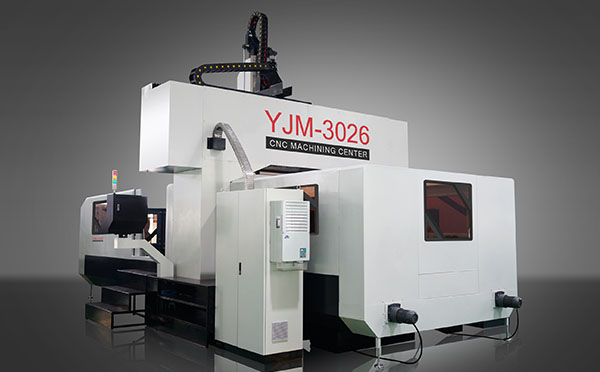

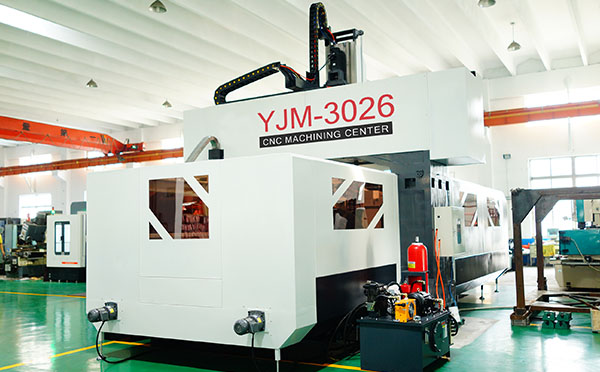

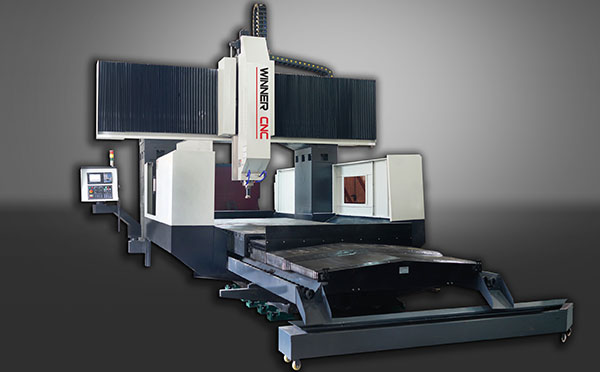

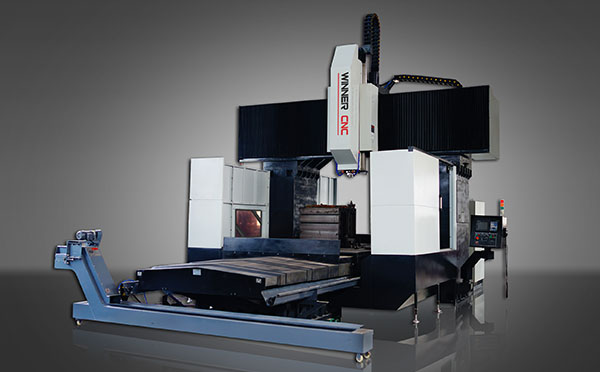

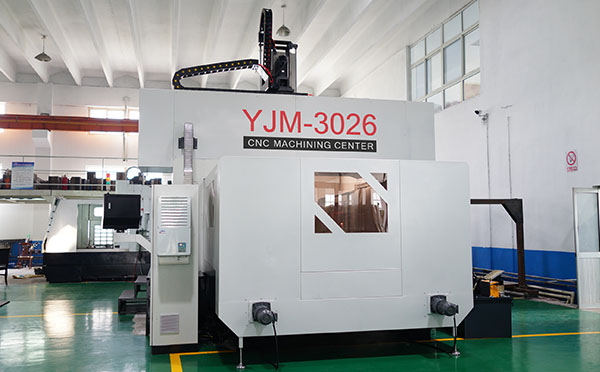

定梁數控龍門加工中心

?高精度 ?高剛性 ?大扭矩 ?重切削 ?吸振性強 ?穩定性好 ?動態特性佳

  • 產品介紹
  • 技術參數
  • 產品視頻

1.采用新日本工機公司(SNK)圖紙和技術,引進其先進科學的加工及裝配工藝,確保產品質量的可靠與穩定。


2.工作臺底座采用方箱式加強筋,底座與立柱結合處加強筋密度增加一倍,大大提高機床的連接剛性和機床的抗扭曲能力。線軌的正下方設計了垂直的高密度加強筋。支撐墊鐵的安裝位置,設計在兩根線軌的垂直下方,直接承接工件和工作臺重量,避免讓整個機床處于懸空狀態,大大提高機床的承載能力和抗變形能力。


3.橫梁采用高抗變形的拱形結構,采用最優化的階梯設計,實現導軌的超大跨距。增加了橫梁的高度和重量,前部采用米字筋,后部采用方箱筋,既提高了抗壓抗變形能力,又大大提高了橫梁的吸振能力,使重切削更加穩固完美。


4.立柱設計采用蜂窩筋和米字筋,增加立柱的坐地面積和重量,降低立柱的高度,提高立柱的吸振能力和抗變形能力。

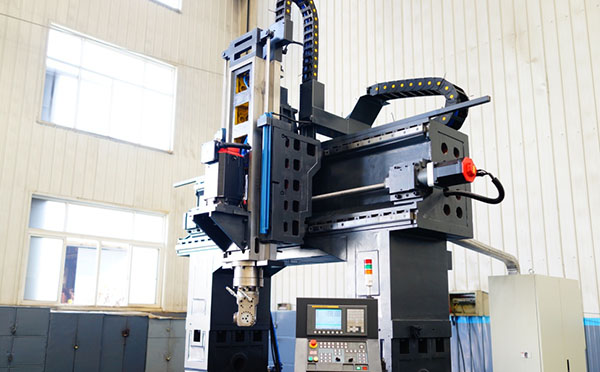

5.為避免熱變形和不平衡力矩的產生,滑枕和滑座都采用了對稱式設計,滑枕采用迷宮式設計,Z軸螺桿布置在中心線上,從而降低了重切削時的振動和熱變形位移。


6.機床進給采用全數字驅動系統及伺服電機,對于傳動系統中的機械誤差可通過存儲型螺距誤差補償和間隙補償功能予以補正。使用高分辨率位置檢測器和高速微處理器的軟件伺服控制功能,實現了高速、高精度的伺服控制。



YJM-定梁系列機床主要參數單位YJM3022YJM3026YJM4026
龍門通過寬度mm220026002600
工作臺尺寸mm3000*18003000*20004000*2000
工作臺承重T101212
T型槽(尺寸×數量×間距)
22*12*22026*16*22026*18*220
X/Y/Z軸行程mm3000/2200/9003000*2600*9004000*2600*900
主軸端面至工作臺面距離mm150-1050150-1050150-1050
主軸孔錐度及規格
BT50BT50BT50
主軸轉速rpm30-400030-400030-4000
主電機功率Kw222222
最大移動速度m/min101010
最大加工速度m/min666
數控系統
三菱/西門子/發那科
定位精度(300mm)Mm±0.008±0.008±0.008
重復定位精度(300mm)Mm±0.005±0.005±0.005
整機電容量(約)KVA555555
YJM-定梁系列機床主要參數單位YJM4029YJM6236YJM6236L
龍門通過寬度mm290036003600
工作臺尺寸mm4000*23006000*28006000*2800
工作臺承重T152020
T型槽(尺寸×數量×間距)
28*16*22028*25*22028*25*220
X/Y/Z軸行程mm4000*2900*10006200*3600*10006200*3600*1200
主軸端面至工作臺面距離mm250-1250250-1250300-1500
主軸孔錐度及規格
BT50BT50BT50
主軸轉速rpm30-400030-40002000
主電機功率Kw222222
最大移動速度m/min101010
最大加工速度m/min655
數控系統
三菱/西門子/發那科
定位精度(300mm)Mm±0.008±0.008±0.008
重復定位精度(300mm)Mm±0.005±0.005±0.005
整機電容量(約)KVA556065


注:技術參數如有更改,恕不另行通知。
